引言

1、攻擊資源定義

本報告為2021年第4季度的DDoS攻擊資源分析報告。圍繞互聯網環境威脅治理問題，基于CNCERT監測的DDoS攻擊事件數據進行抽樣分析，重點對“DDoS攻擊是從哪些網絡資源上發起的”這個問題進行分析。主要分析的攻擊資源包括：

1、控制端資源，指用來控制大量的僵尸主機節點向攻擊目標發起DDoS攻擊的僵尸網絡控制端。

2、肉雞資源，指被控制端利用，向攻擊目標發起DDoS攻擊的僵尸主機節點。

3、反射服務器資源，指能夠被黑客利用發起反射攻擊的服務器、主機等設施，它們提供的某些網絡服務（如DNS服務器，NTP服務器等），不需要進行認證并且具有放大效果，又在互聯網上大量部署，從而成為被利用發起DDoS反射攻擊的網絡資源。

4、跨域偽造流量來源路由器，是指轉發了大量任意偽造IP攻擊流量的路由器。由于我國要求運營商在接入網上進行源地址驗證，因此跨域偽造流量的存在，說明該路由器或其下路由器的源地址驗證配置可能存在缺陷，且該路由器下的網絡中存在發動DDoS攻擊的設備。

5、本地偽造流量來源路由器，是指轉發了大量偽造本區域IP攻擊流量的路由器。說明該路由器下的網絡中存在發動DDoS攻擊的設備。

在本報告中，一次DDoS攻擊事件是指在經驗攻擊周期內，不同的攻擊資源針對固定目標的單個DDoS攻擊，攻擊周期時長不超過24小時。如果相同的攻擊目標被相同的攻擊資源所攻擊，但間隔為24小時或更多，則該事件被認為是兩次攻擊。此外，DDoS攻擊資源及攻擊目標地址均指其IP地址，它們的地理位置由它的IP地址定位得到。

2、本季度重點關注情況

1、本季度利用肉雞發起攻擊的活躍控制端中，境外控制端按國家和地區統計，最多位于美國、荷蘭和德國；境內控制端按省份統計，最多位于北京市、山東省和福建省，按歸屬運營商統計，電信占比最大，境內活躍控制端數量相比第3季度有所增加。

2、本季度參與攻擊的活躍境內肉雞中，按省份統計最多位于山東省、浙江省和重慶市；按歸屬運營商統計，聯通占比最大。

3、本季度被利用參與SSDP反射攻擊的活躍境內反射服務器中，按省份統計排名前三名的省份是浙江省、遼寧省和廣東省，數量最多的歸屬運營商是電信。本季度被利用參與NTP反射攻擊的活躍境內反射服務器中，按省份統計排名前三名的省份是湖北省、浙江省和河南省，數量最多的歸屬運營商是電信。本季度被利用參與Memcached反射攻擊的活躍境內反射服務器中，按省份統計排名前三名的省份是廣東省、山東省、和河北省，數量最多的歸屬運營商是移動。本季度被利用參與SSDP反射攻擊的反射服務器最多。

4、本季度轉發偽造跨域攻擊流量的路由器中，位于北京市、陜西省和甘肅省的路由器數量最多。本季度轉發偽造本地攻擊流量的路由器中，位于湖南省、河南省和江蘇省的路由器數量最多。

DDoS攻擊資源分析

1、控制端資源分析

2021年第4季度CNCERT監測發現，利用肉雞發起DDoS攻擊的活躍控制端有549個，其中境外控制端占比95.1%、云平臺控制端占比75.2%，如圖1所示。境內控制端有27個，相比第3季度數量有所增加。

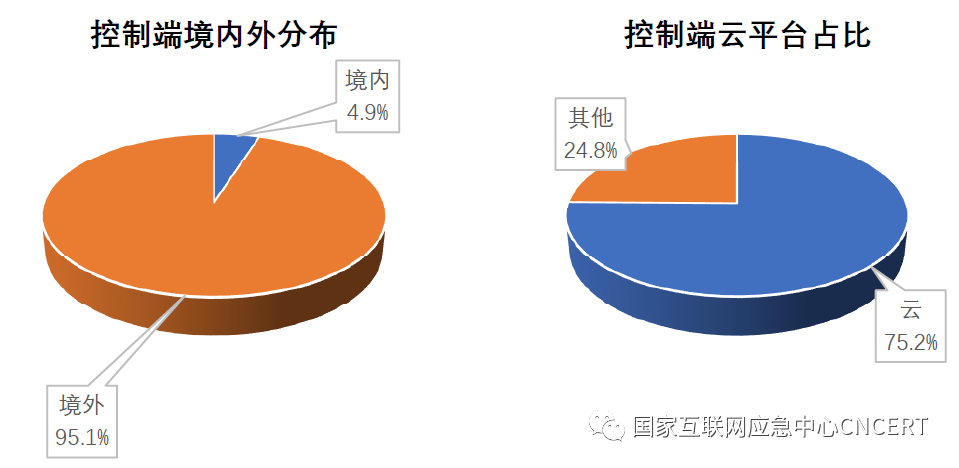

圖1 2021年第4季度發起DDoS攻擊的控制端數量境內外分布和云平臺占比

位于境外的控制端按國家或地區統計，排名前三位的分別為美國（41.6%）、荷蘭（10.3%）和德國（9.0%），其中如圖2所示。

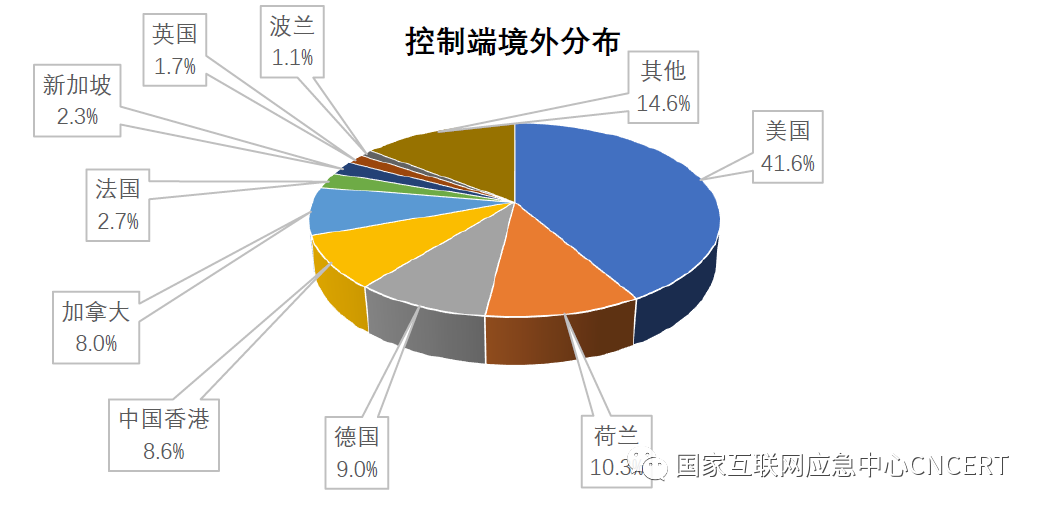

圖2 2021年第4季度發起DDoS攻擊的境外控制端數量按國家或地區分布

位于境內的控制端按省份統計，排名前三位的分別為北京市（25.9%）、山東?。?4.8%）和福建?。?.4%）；按運營商統計，電信占25.9%，聯通占22.2%，其他占51.9%，如圖3所示。

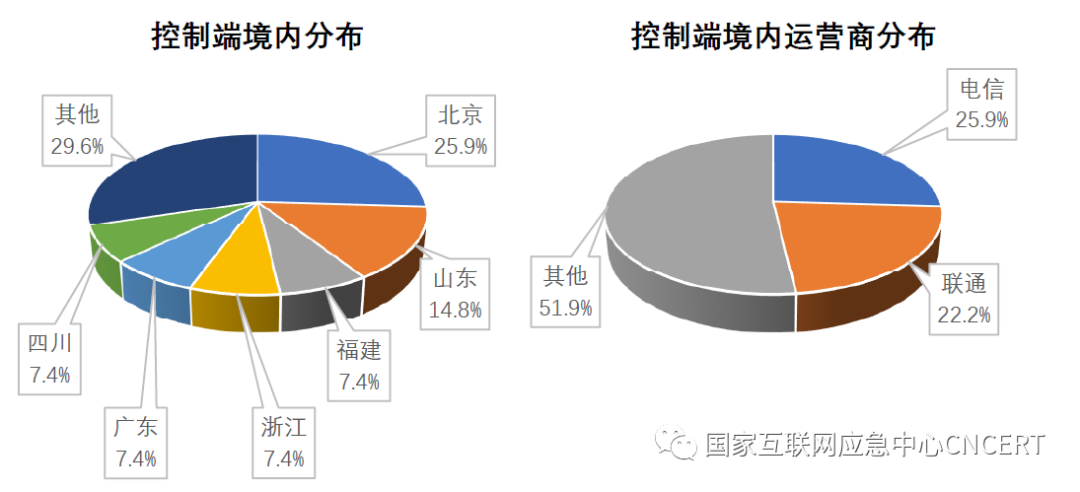

圖3 2021年第4季度發起DDoS攻擊的境內控制端數量按省份和運營商分布

境內控制端中位于云平臺的控制端共22個，其中騰訊云占32%，阿里云占18.2%，億速云占4.5%，其他占45.5%，如圖4所示。

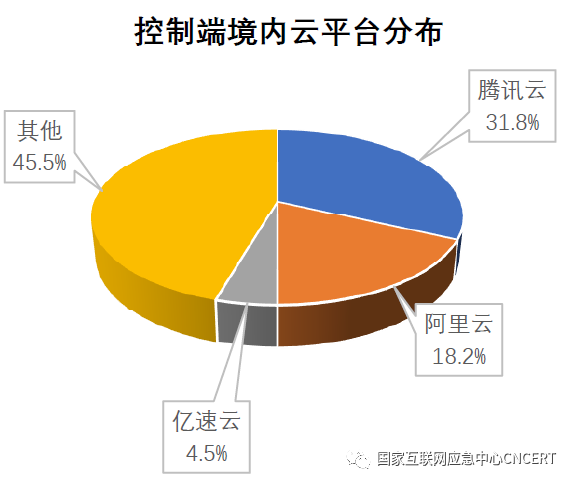

圖4 2021年第4季度參與DDoS攻擊的境內云平臺控制端分布

發起攻擊最多的境內控制端地址前十名及歸屬如表1所示，位于北京市的地址最多。

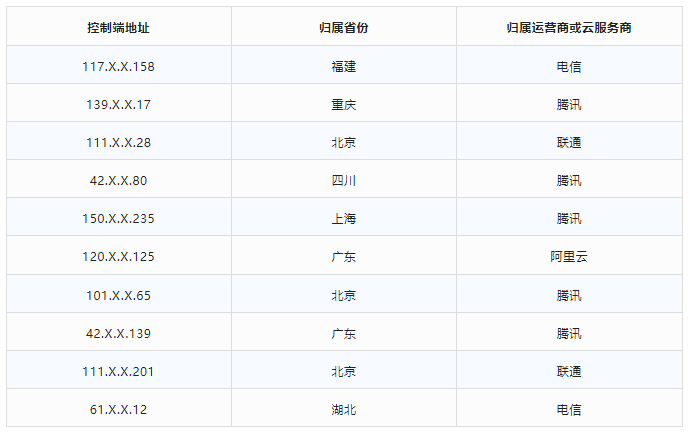

表1 2021年第4季度發起攻擊的境內控制端TOP10

2、肉雞資源分析

2021年第4季度CNCERT監測發現，參與真實地址攻擊（包含真實地址攻擊與反射攻擊等其他攻擊的混合攻擊）的肉雞666515個，其中境內肉雞占比95.1%、云平臺肉雞占比2.9%，如圖5所示。

圖5 2021年第4度參與DDoS攻擊的肉雞數量境內外分布和云平臺占比

位于境外的肉雞按國家或地區統計，排名前三位的分別為日本（18.2%）、美國（12.5%）和越南（6.3%），其中如圖6所示。

圖6 2021年第4季度參與DDoS攻擊的境外肉雞數量按國家或地區分布

位于境內的肉雞按省份統計，排名前三位的分別為山東?。?4.3%）、浙江市（10.7%）和重慶?。?.4%）；按運營商統計，聯通占49.2%，電信占44.6%，移動占4.0%，其他占2.3%，如圖7所示。

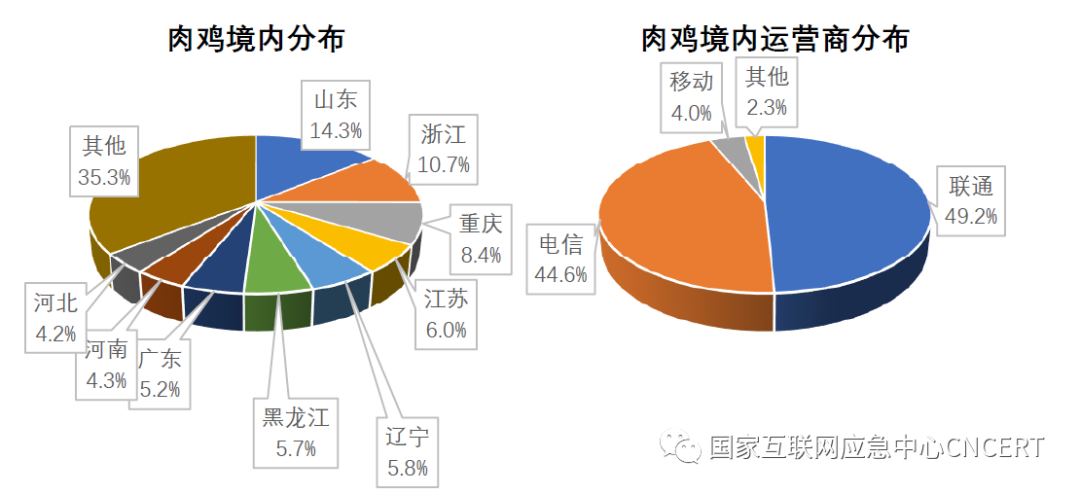

圖7 2021年第4季度參與DDoS攻擊的境內肉雞數量按省份和運營商分布

境內肉雞中位于云平臺的肉雞共16053個，其中阿里云占38.3%，騰訊云占25.7%，華為云占3.7%，百度云占2.6%，其他占29.7%，如圖8所示。

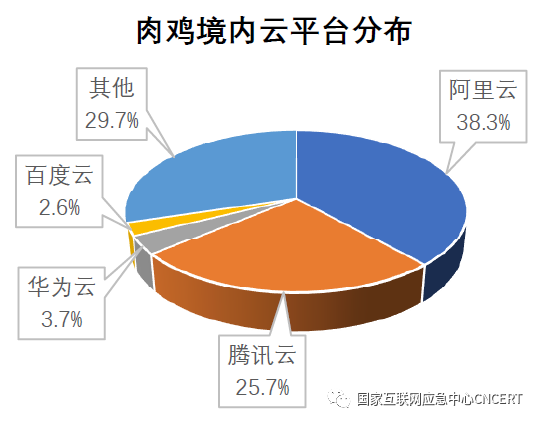

圖8 2021年第4季度參與DDoS攻擊的境內云平臺肉雞分布

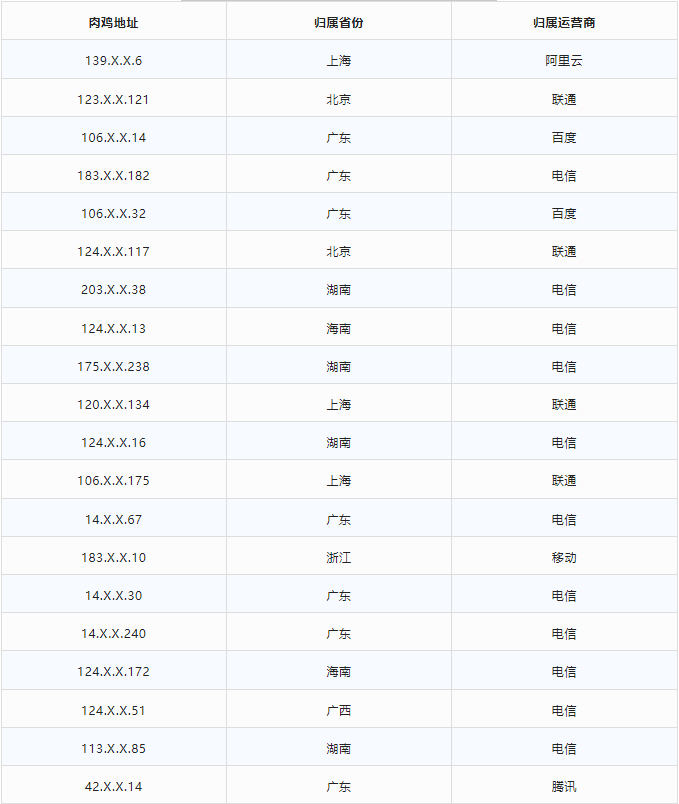

參與攻擊最多的境內肉雞地址前二十名及歸屬如表2所示，位于廣東省的地址最多。

表2 2021年第4季度參與攻擊最多的境內肉雞地址TOP20

3、反射攻擊資源分析

2021年第4季度CNCERT監測發現，參與反射攻擊的三類重點反射服務器1318074臺，SSDP反射服務器占比77.4%， NTP反射服務器占比18.8%，Memcached反射服務器占比3.8%，其中境內反射服務器占比86.2%。

（1）SSDP反射服務器資源

SSDP反射攻擊利用了SSDP（一種應用層協議，是構成通用即插即用(UPnP)技術的核心協議之一）服務器存在的協議脆弱性，攻擊者通過向SSDP服務器IP地址的默認端口1900發送偽造受害者IP地址的查詢請求，使SSDP服務器向受害者IP地址返回比原始數據包大數倍的應答數據包，從而進行反射攻擊。

2021年第4季度CNCERT監測發現，參與反射攻擊的SSDP反射服務器1020283個，其中境內反射服務器占比96.8%、云平臺反射服務器占比0.1%，如圖9所示。

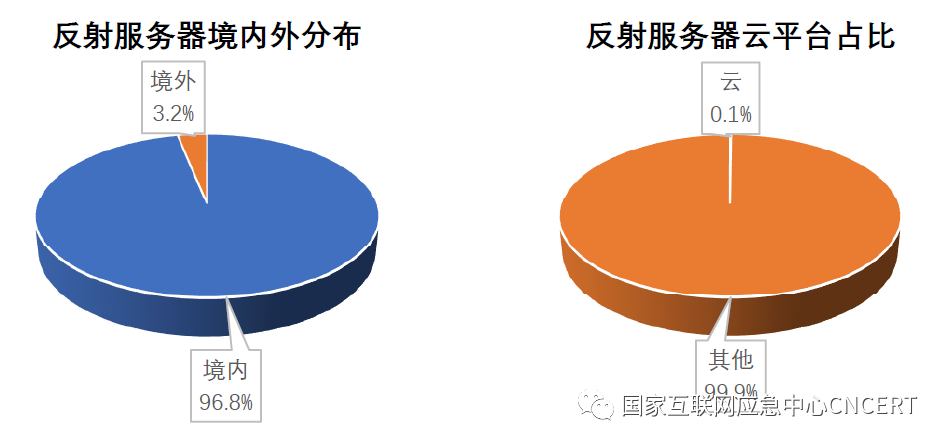

圖9 2021年第4季度SSDP反射服務器數量境內外分布和云平臺占比

位于境外的反射服務器按國家或地區統計，排名前三位的分別為加拿大（17.8%）、中國臺灣（13.6%）和俄羅斯（12.7%），其中如圖10所示。

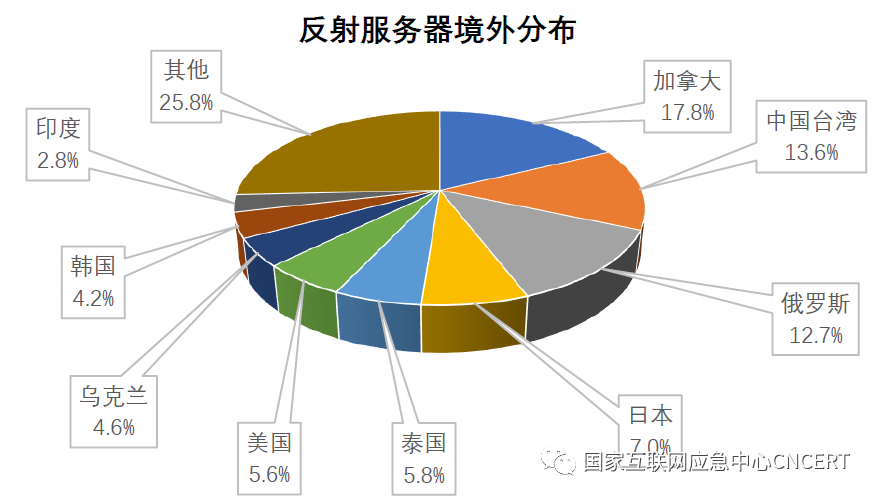

圖10 2021年第4季度境外SSDP反射服務器數量按國家或地區分布

位于境內的反射服務器按省份統計，排名前三位的分別為浙江?。?8.9%）、遼寧?。?3.8%）和廣東?。?3.7%）；按運營商統計，電信占57.8%，聯通占40.4%，移動占1.4%，如圖11所示。

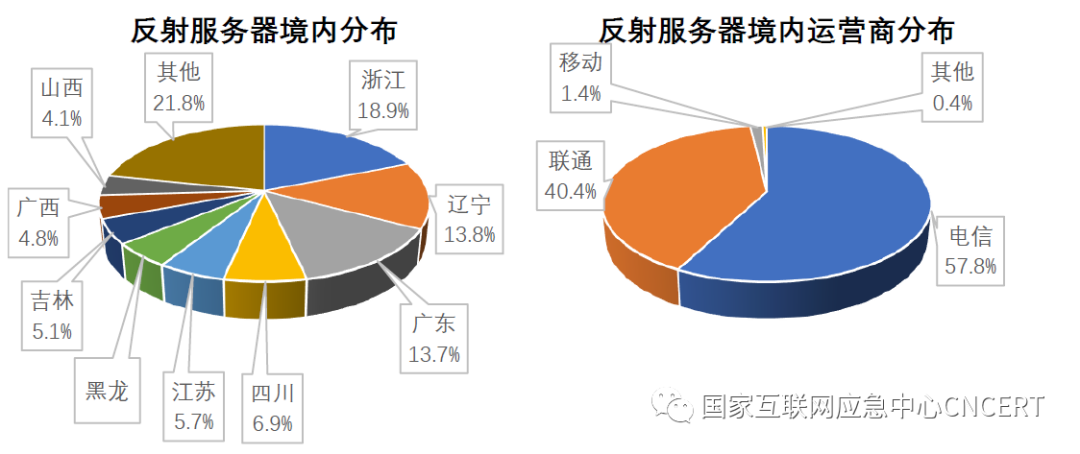

圖11 2021年第4季度境內SSDP反射服務器數量按省份和運營商分布

境內的SSDP反射服務器中位于云平臺的服務器共870個，其中騰訊云占6%，阿里云占5.9%，其他占88.2%，如圖12所示。

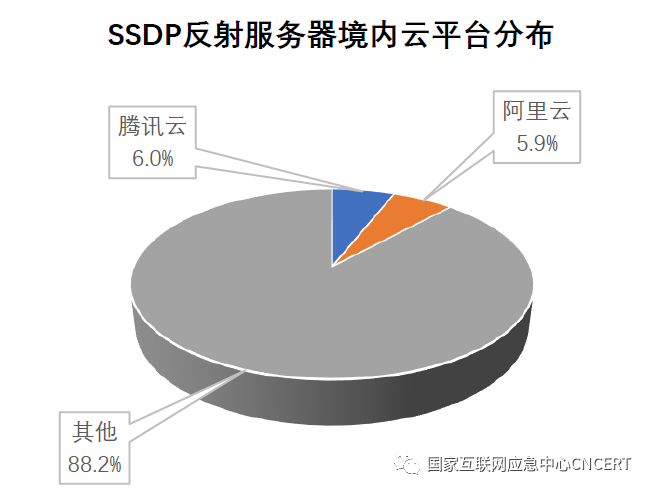

圖12 2021年第4季度境內云平臺SSDP反射服務器分布

被利用參與SSDP反射攻擊最多的境內反射服務器地址前二十名及歸屬如表3所示，位于吉林省的地址最多。

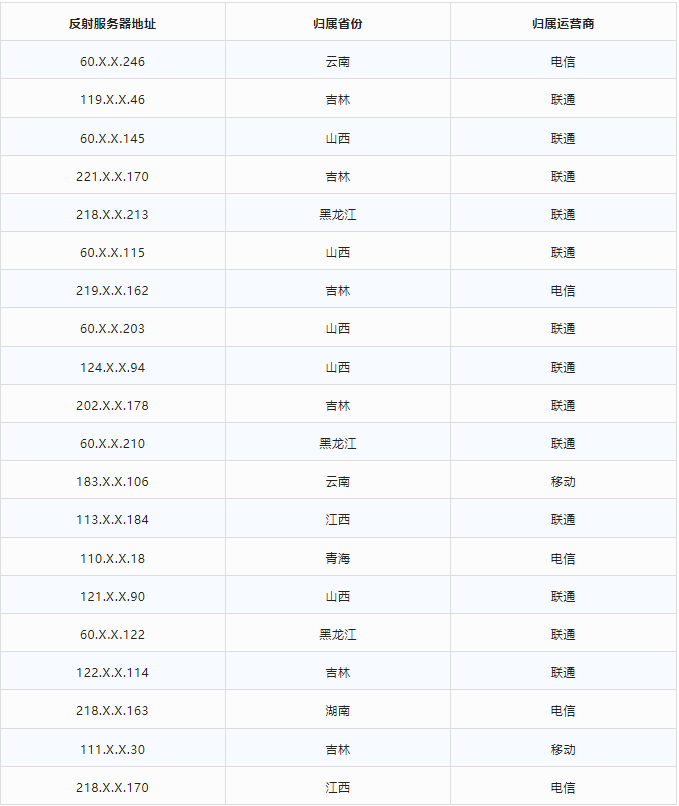

表3 2021年第4季度被利用參與SSDP反射攻擊最多的反射服務器地址Top20

（2）NTP反射服務器資源

NTP反射攻擊利用了NTP（一種通過互聯網服務與計算機時鐘同步的協議）服務器存在的協議脆弱性，攻擊者通過向NTP服務器IP地址的默認端口123發送偽造受害者IP地址的Monlist指令數據包，使NTP服務器向受害者IP地址返回比原始數據包大數倍的數據，從而進行反射攻擊。

2021年第4季度CNCERT監測發現，參與反射攻擊的NTP反射服務器247537個，其中境內反射服務器占比40.2%、云平臺反射服務器占比4.8%，如圖13所示。

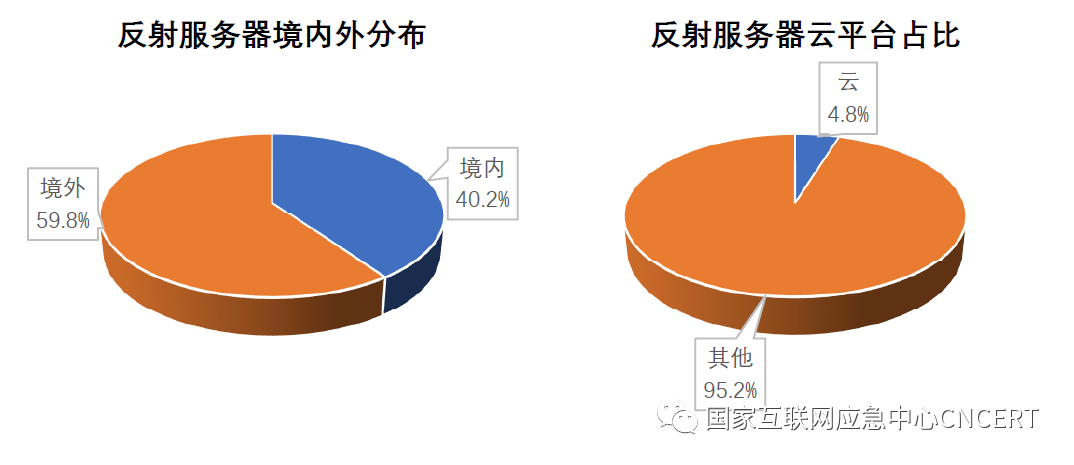

圖13 2021年第4季度NTP反射服務器數量境內外分布和云平臺占比

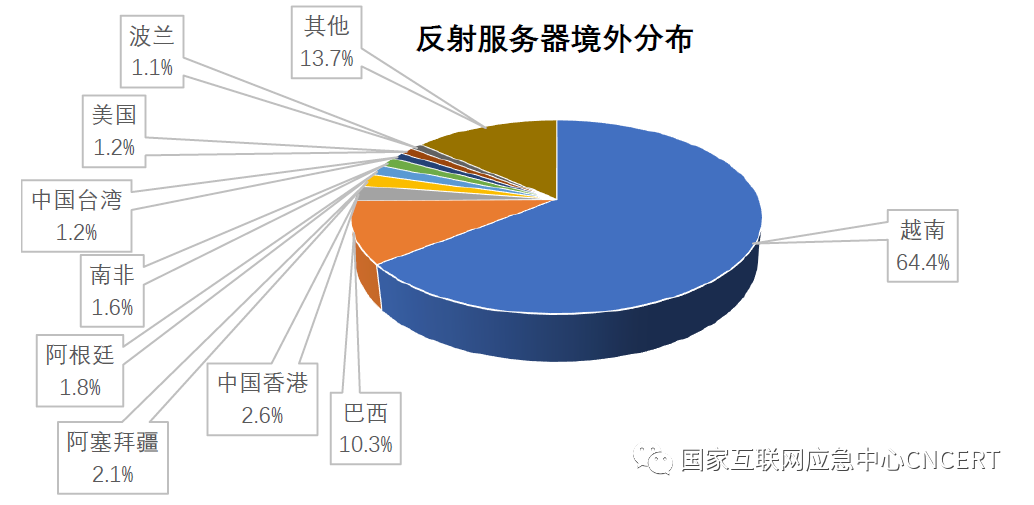

位于境外的反射服務器按國家或地區統計，排名前三位的分別為越南（64.4%）、巴西（10.3%）和中國香港（2.6%），其中如圖14所示。

圖14 2021年第4季度境外NTP反射服務器數量按國家或地區分布

位于境內的反射服務器按省份統計，排名前三位的分別為湖北?。?2.7%）、浙江?。?5.5%）和河南?。?2.9%）；按運營商統計，電信占43.5%，聯通占40.3%，移動占15.0%，如圖15所示。

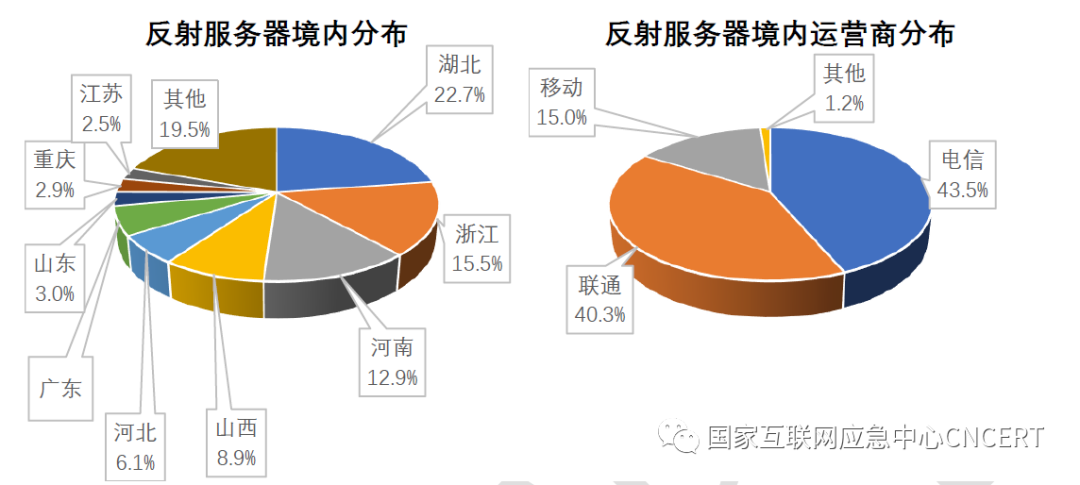

圖15 2021年第4季度境內NTP反射服務器數量按省份和運營商分布

境內的NTP反射服務器中位于云平臺的服務器共8203個，其中騰訊云占6.4%，華為云占0.8%，阿里云占0.4%，其他占92.4%，如圖16所示。

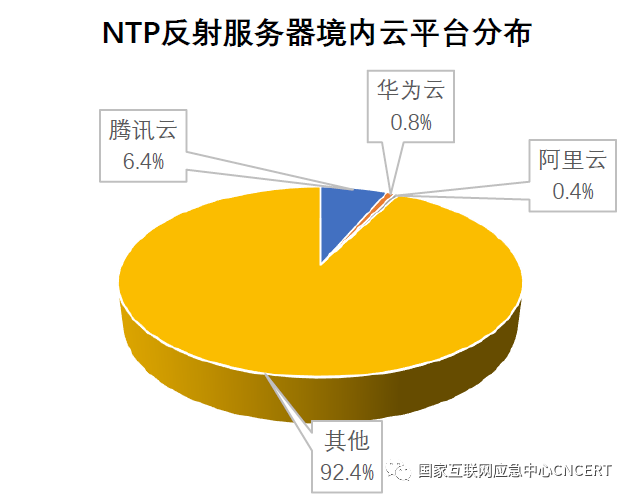

圖16 2021年第4季度境內云平臺NTP反射服務器分布

被利用參與NTP反射攻擊最多的境內反射服務器地址前二十名及歸屬如表4所示，位于安徽省的地址最多。

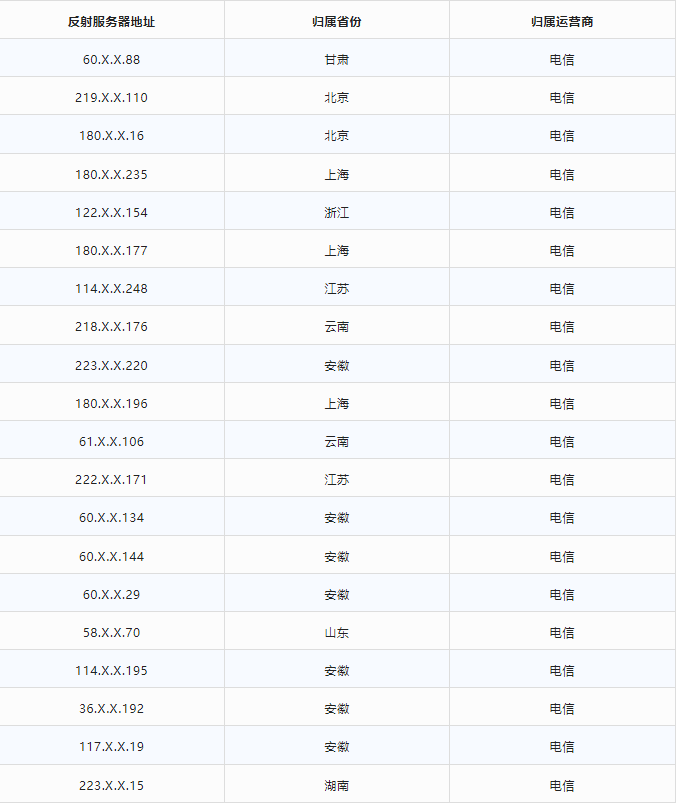

表4 2021年第4季度被利用參與NTP反射攻擊最多的反射服務器地址Top20

（3）Memcached反射服務器資源

Memcached反射攻擊利用了在互聯網上暴露的大批量Memcached服務器（一種分布式緩存系統）存在的認證和設計缺陷，攻擊者通過向Memcached服務器IP地址的默認端口11211發送偽造受害者IP地址的特定指令UDP數據包，使Memcached服務器向受害者IP地址返回比請求數據包大數倍的數據，從而進行反射攻擊。

2021年第4季度CNCERT監測發現，參與反射攻擊的Memcached反射服務器50254個，其中境內反射服務器占比96.4%、云平臺反射服務器占比2.9%，如圖17所示。

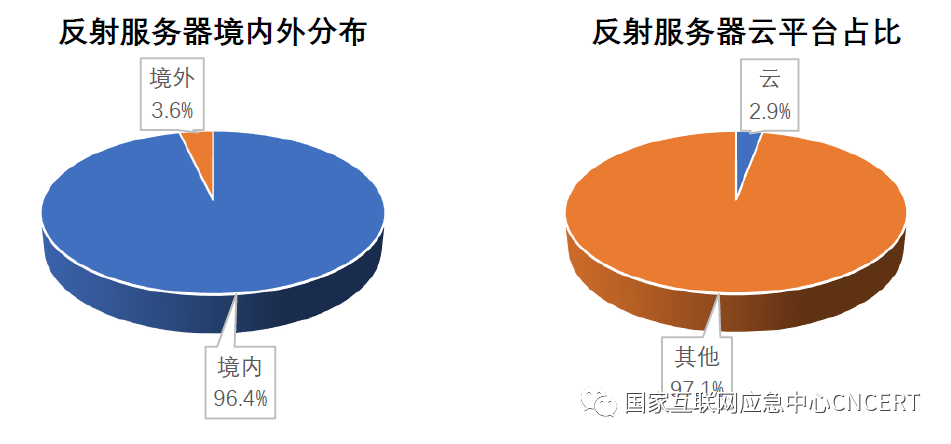

圖17 2021年第4季度Memcached反射服務器數量境內外分布和云平臺占比

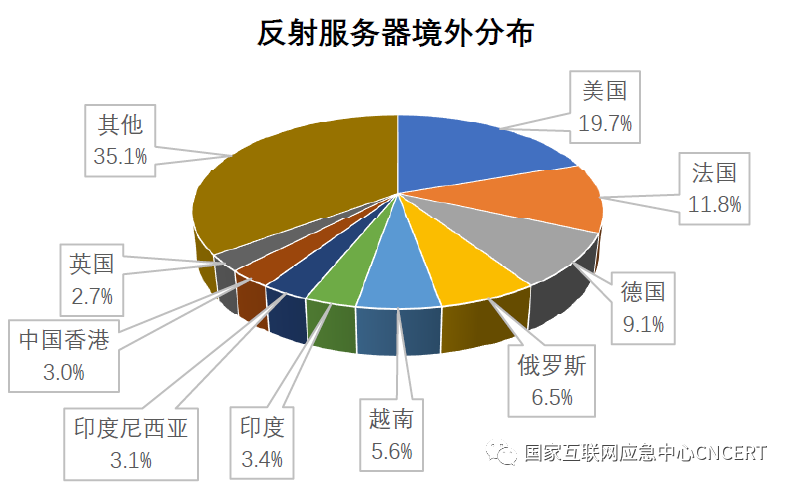

位于境外的反射服務器按國家或地區統計，排名前三位的分別為美國（19.7%）、法國（11.8%）和德國（9.1%），如圖18所示。

圖18 2021年第4季度境外Memcached反射服務器數量按國家或地區分布

位于境內的反射服務器按省份統計，排名前三位的分別為廣東?。?8.3%）、山東?。?7.8%）和河北省（5.7%）；按運營商統計，移動占45.8%，電信占37.6%，聯通占15.2%，如圖19所示。

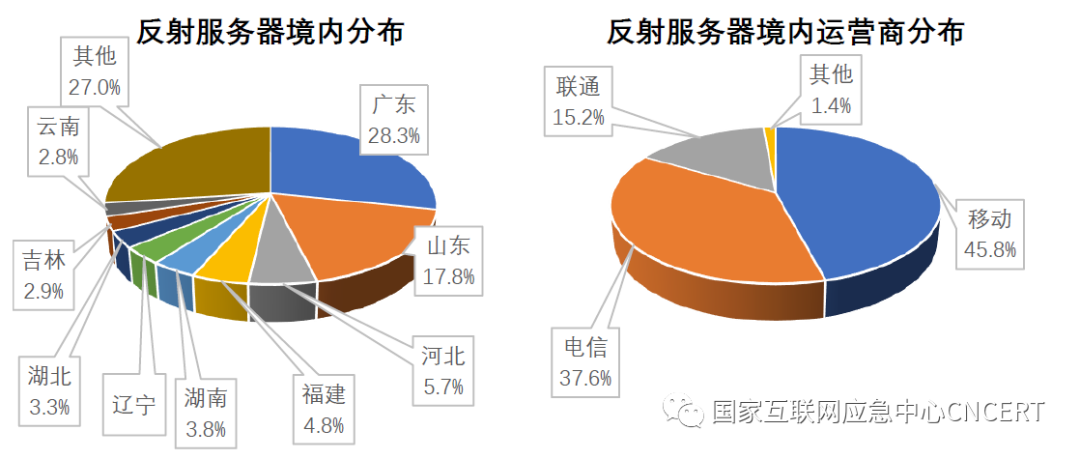

圖19 2021年第4季度境內Memcached反射服務器數量按省份和運營商分布

境內的Memcached反射服務器中位于云平臺的服務器共619個，其中阿里云占42.8%，騰訊云占46.3%，百度云占5%，華為云占2.4%，其他占33.4%，如圖20所示。

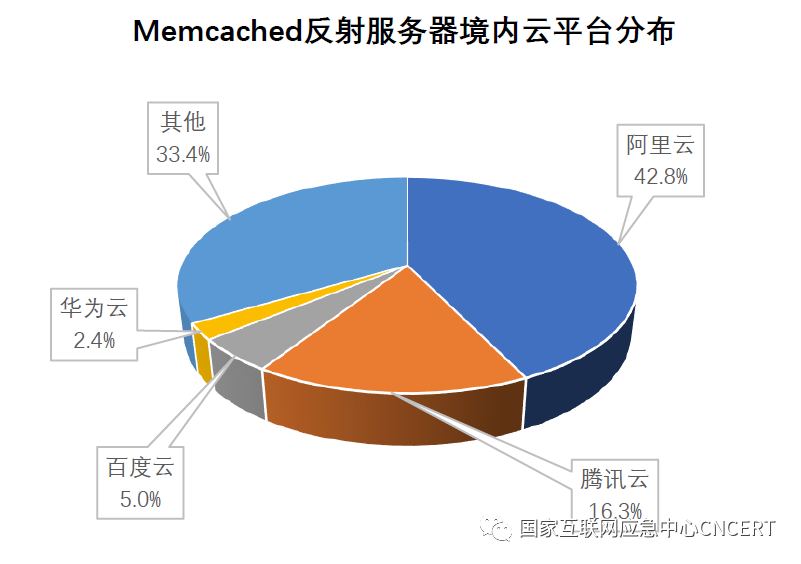

圖20 2021年第4季度境內云平臺Memcached反射服務器分布

被利用參與Memcached反射攻擊最多的境內反射服務器地址前二十名及歸屬如表5所示，位于北京市和廣東省的地址最多。

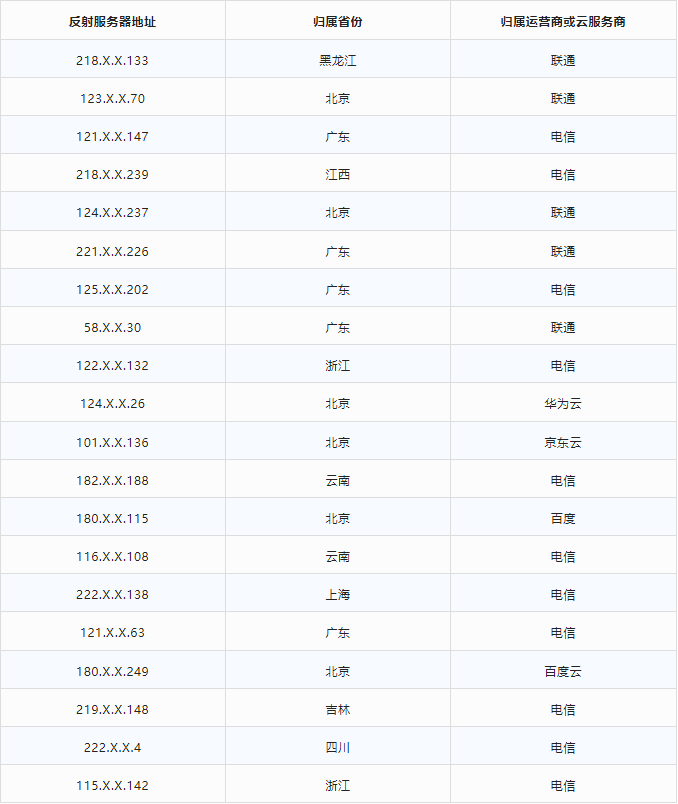

表5  2021年第4季度被利用參與Memcached反射攻擊最多的反射服務器地址Top20

4、轉發偽造流量的路由器分析

（1）跨域偽造流量來源路由器

2021年第4季度CNCERT監測發現，轉發跨域偽造流量的路由器19個；按省份統計，排名前三位的分別為北京市（47.4%）、陜西?。?1.1%）和甘肅省（10.5%）；按運營商統計，電信占63.2%，聯通占21.1%，移動占15.8%，如圖21所示。

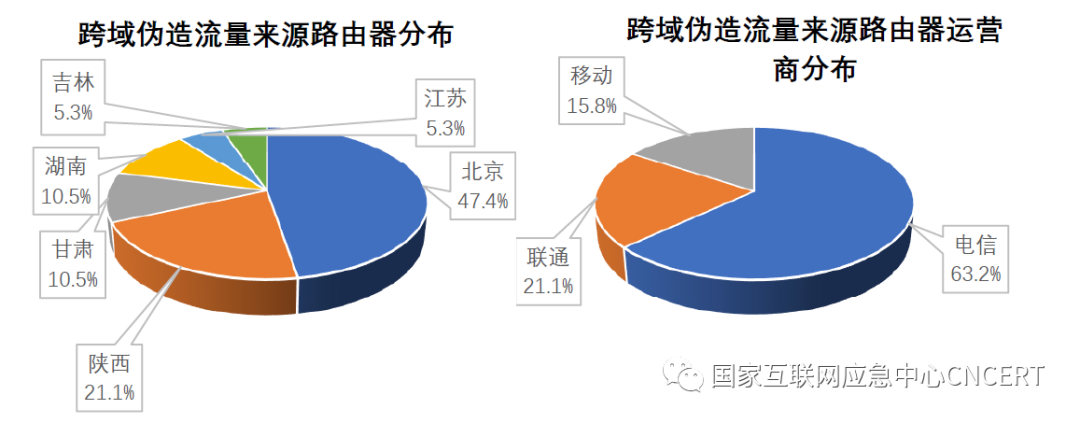

圖21 跨域偽造流量來源路由器數量按省份和運營商分布

根據參與攻擊事件的數量統計，參與攻擊事件最多的跨域偽造流量來源路由器地址前二十名及歸屬如表6所示，位于北京市的地址最多。

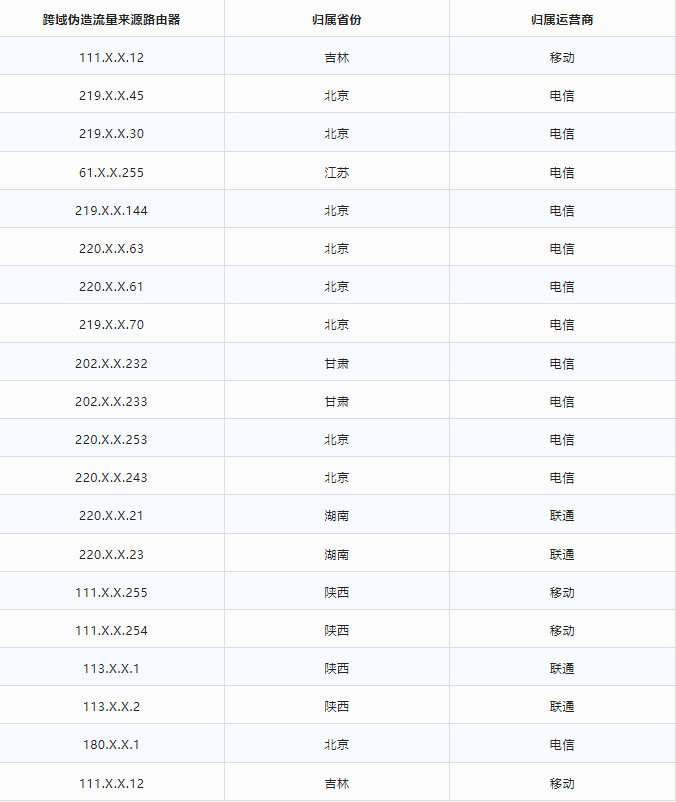

表6  2021年第4季度參與攻擊最多的跨域偽造流量來源路由器TOP20

（2）本地偽造流量來源路由器

2021年第4季度CNCERT監測發現，轉發本地偽造流量的路由器449個；按省份統計，排名前三位的分別為湖南?。?0.7%）、河南省（9.8%）和江蘇?。?.8%）；按運營商統計，電信占69.3%，聯通占17.8%，移動占12.9%，如圖22所示。

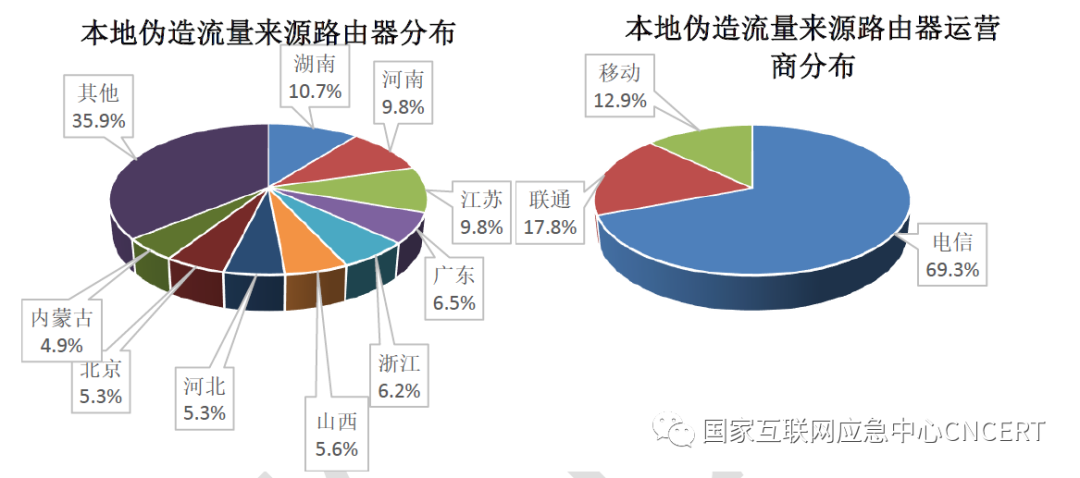

圖22 2021年第4季度本地偽造流量來源路由器數量按省份和運營商分布

根據參與攻擊事件的數量統計，參與攻擊事件最多的本地偽造流量來源路由器地址前二十名及歸屬如表7所示，位于北京市的地址最多。

表7 2021年第4季度參與攻擊最多的本地偽造流量來源路由器TOP20
